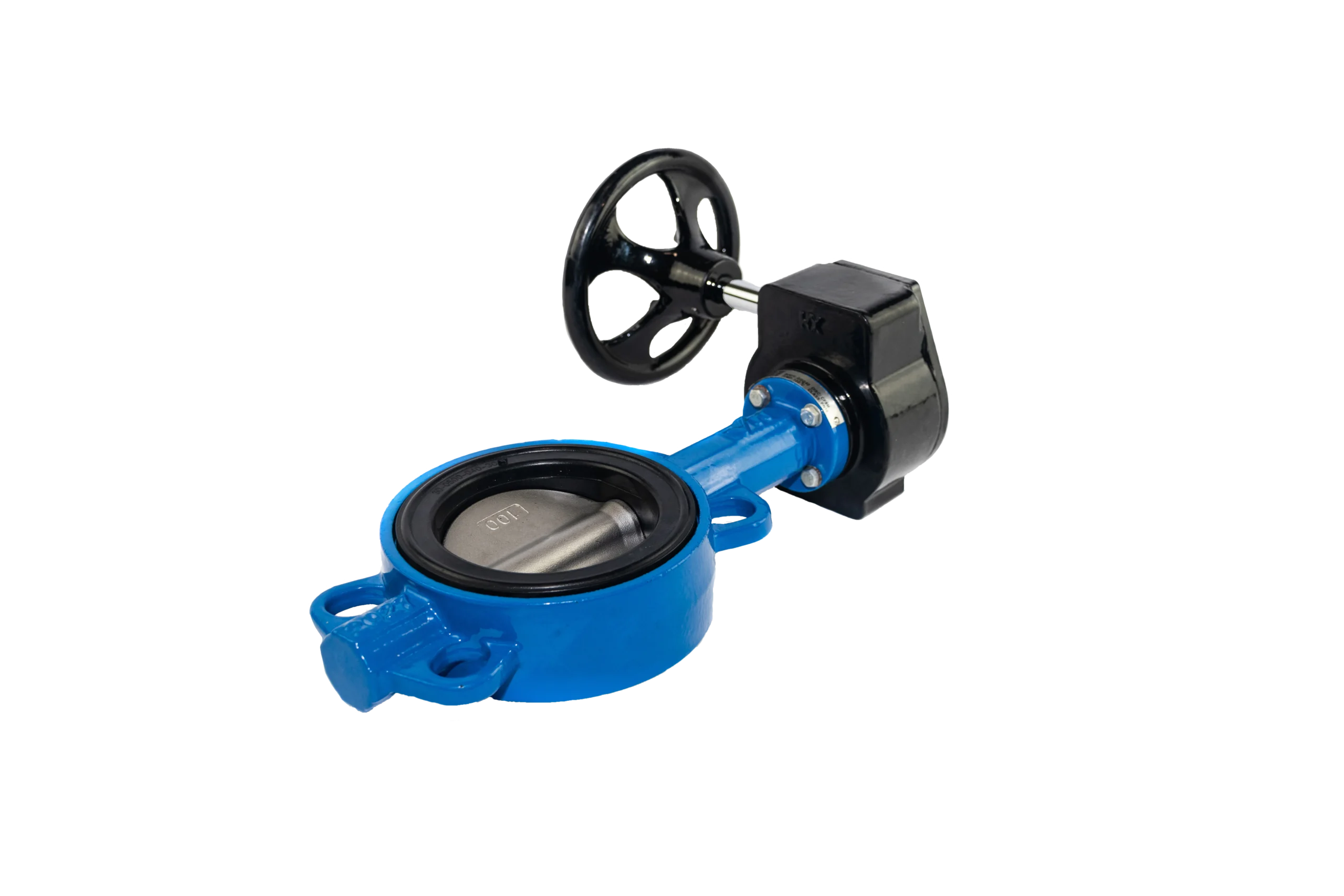

Válvula de mariposa con reductor
Válvula de mariposa de fundición dúctil con reductor en dos versiones de la Tarifa 2026 de VALME: con disco dúctil, de DN50 a DN600 en 14 medidas, y con disco inox, de DN50 a DN600 en 13 medidas (sin DN450). Cada DN tiene su código: búscalo en la tabla y pide presupuesto.
Características
- Accionamiento: reductor
- Disco dúctil: DN50 a DN600 (14 referencias)
- Disco inox: DN50 a DN600, sin DN450 (13 referencias)
Ficha técnica VM13: válvula de mariposa wafer con reductor
La válvula de mariposa con reductor es de tipo wafer: se monta entre dos bridas de la tubería. Su ficha técnica VM13 tiene dos documentos: el de DN40 a DN300 (enlace de abajo) y la ficha VM13 de DN350 en adelante (PDF, 179 KB). Los dos coinciden en estos datos:
| Dato | Ficha VM13 |
|---|---|
| Presión de trabajo | PN16 |
| Montaje | Wafer, entre bridas PN10 / PN16 según EN 1092-2 |
| Dimensiones | ISO 5752 serie 20 y EN 558-1 |
| Temperatura de trabajo | −10 °C a 120 °C |
| Recubrimiento | Epoxi, mínimo 150 µm |
| Uso | Apta para agua de consumo humano |
Materiales
| Componente | Material |
|---|---|
| Cuerpo | Fundición dúctil GJS-400-15 |
| Disco | Fundición dúctil o CF8M (AISI 316) |
| Elastómero | EPDM según UNE-EN 681-1 |
| Eje | Acero inoxidable AISI-420 (UNE-EN 10088-1) |
| Cojinete | PTFE |
| Junta tórica | NBR |
| Reductor | Fundición |
Fuente: ficha técnica VM13 de VALME (válvula de mariposa tipo wafer, DN40 a DN300). Descargar la ficha técnica (PDF, 239 KB)
Referencias y códigos
Mariposa disco dúctil con reductor
14 medidas, de DN 50 a DN 600
- DN 50Código 130110050
- DN 65Código 130110065
- DN 80Código 130110080
- DN 100Código 130110100
- DN 125Código 130110125
- DN 150Código 130110150
- DN 200Código 130110200
- DN 250Código 130110250
- DN 300Código 130110300
- DN 350Código 130110350
- DN 400Código 130110400
- DN 450Código 130110450
- DN 500Código 130110500
- DN 600Código 130110600
Mariposa disco inox con reductor
13 medidas, de DN 50 a DN 600
- DN 50Código 130210050
- DN 65Código 130210065
- DN 80Código 130210080
- DN 100Código 130210100
- DN 125Código 130210125
- DN 150Código 130210150
- DN 200Código 130210200
- DN 250Código 130210250
- DN 300Código 130210300
- DN 350Código 130210350
- DN 400Código 130210400
- DN 500Código 130210500
- DN 600Código 130210600
Preguntas frecuentes
¿En qué medidas está la mariposa con reductor?
Con disco dúctil: DN50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500 y 600. Con disco inox, las mismas salvo DN450.
¿Hay DN450 con disco inox?
Con reductor, no. En DN450 con disco inox está la válvula de mariposa con bridas PN16 (serie 20), código 130450450U.
¿En qué se diferencia de la mariposa con palanca?
En el accionamiento y en la gama: la mariposa con palanca llega a DN200 (y tiene DN40 con disco inox); con reductor llega a DN600.
¿Qué datos indico al pedir presupuesto?
El DN, el disco (dúctil o inox) y las unidades, o directamente el código de la tabla.
