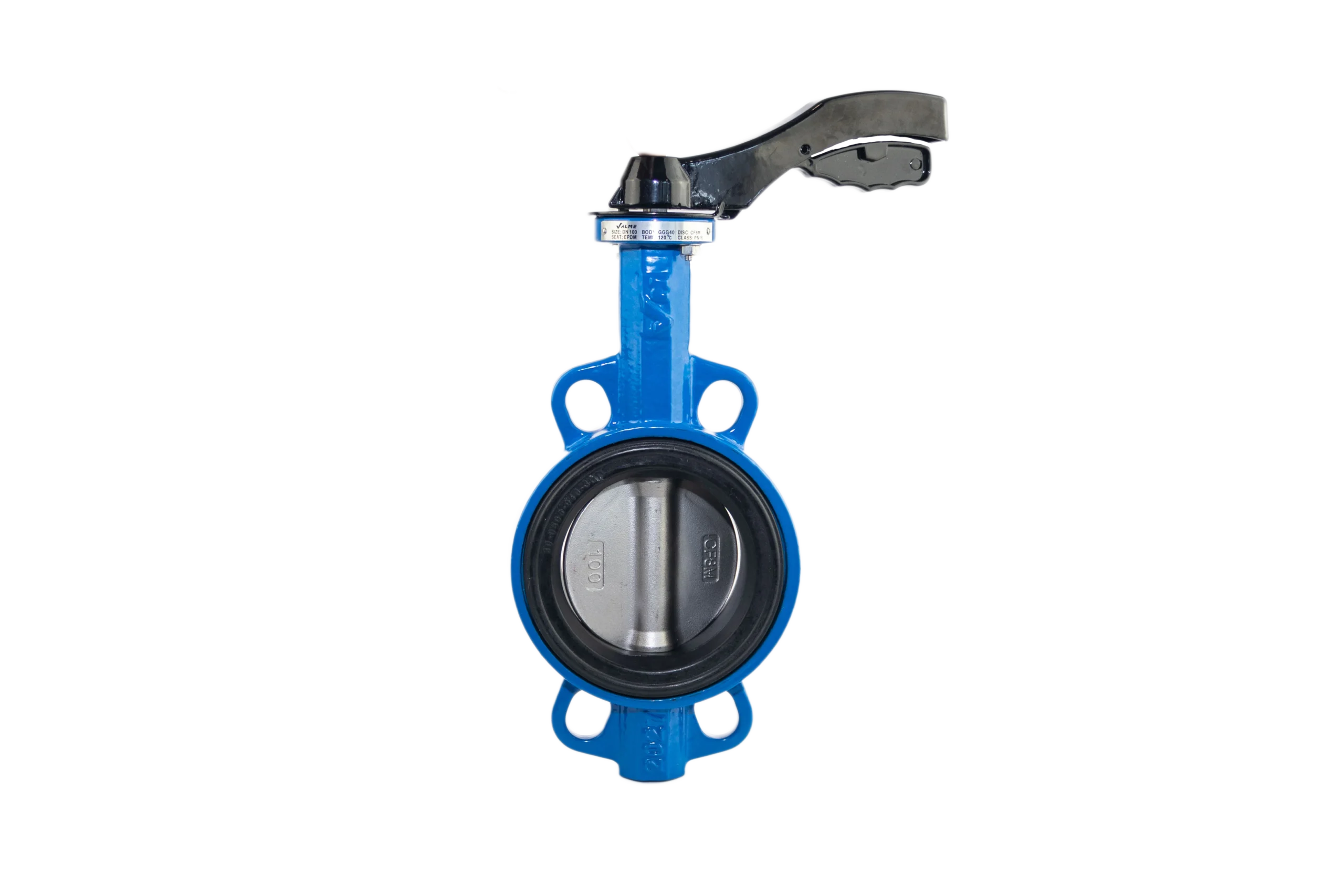

Válvula de mariposa con palanca
Válvula de mariposa de fundición dúctil con palanca en dos versiones de la Tarifa 2026 de VALME: con disco dúctil, de DN50 a DN200 en 7 medidas, y con disco inox, de DN40 a DN200 en 8 medidas. Cada DN tiene su código. Para diámetros mayores, mira la válvula de mariposa con reductor.
Características
- Accionamiento: palanca
- Disco dúctil: DN50 a DN200 (7 referencias)
- Disco inox: DN40 a DN200 (8 referencias)
Ficha técnica VM13: válvula de mariposa wafer con palanca
La válvula de mariposa con palanca es de tipo wafer: se monta entre dos bridas de la tubería. Estos son los datos de su ficha técnica VM13; la tabla de medidas completa está en la válvula de mariposa tipo wafer.
| Dato | Ficha VM13 |
|---|---|
| Presión de trabajo | PN16 |
| Montaje | Wafer, entre bridas PN10 / PN16 según EN 1092-2 |
| Dimensiones | ISO 5752 serie 20 y EN 558-1 |
| Temperatura de trabajo | −10 °C a 120 °C |
| Recubrimiento | Epoxi, mínimo 150 µm |
| Uso | Apta para agua de consumo humano |
Materiales
| Componente | Material |
|---|---|
| Cuerpo | Fundición dúctil GJS-400-15 |
| Disco | Fundición dúctil o CF8M (AISI 316) |
| Elastómero | EPDM según UNE-EN 681-1 |
| Eje | Acero inoxidable AISI-420 (UNE-EN 10088-1) |
| Cojinete | PTFE |
| Junta tórica | NBR |
| Palanca | Aluminio |
Fuente: ficha técnica VM13 de VALME (válvula de mariposa tipo wafer, DN40 a DN300). Descargar la ficha técnica (PDF, 239 KB)
Referencias y códigos
Mariposa disco dúctil con palanca
7 medidas, de DN 50 a DN 200
- DN 50Código 130100050
- DN 65Código 130100065
- DN 80Código 130100080
- DN 100Código 130100100
- DN 125Código 130100125
- DN 150Código 130100150
- DN 200Código 130100200
Mariposa disco inox con palanca
8 medidas, de DN 40 a DN 200
- DN 40Código 130200040
- DN 50Código 130200050
- DN 65Código 130200065
- DN 80Código 130200080
- DN 100Código 130200100
- DN 125Código 130200125
- DN 150Código 130200150
- DN 200Código 130200200
Preguntas frecuentes
¿Disco dúctil o disco inox?
Con palanca hay las dos: disco dúctil, de DN50 a DN200 en 7 medidas, y disco inox, de DN40 a DN200 en 8. DN40 solo está con disco inox. Cada una tiene sus códigos: en DN100, 130100100 con disco dúctil y 130200100 con disco inox.
¿Hasta qué DN hay mariposa con palanca?
Hasta DN200. De DN250 a DN600 está la válvula de mariposa con reductor, con disco dúctil o inox.
¿En qué se diferencia de la mariposa con reductor?
En el accionamiento y en la gama: con palanca, de DN40 a DN200; con reductor, de DN50 a DN600. De DN50 a DN200 hay las dos, con códigos distintos (en DN150 con disco dúctil, 130100150 con palanca y 130110150 con reductor).
¿Qué datos indico al pedir presupuesto?
El DN, el disco (dúctil o inox), que la quieres con palanca y las unidades, o directamente el código de la tabla.
