Válvulas de Compuerta de Fundición Dúctil
Catálogo de válvulas de compuerta de fundición dúctil EN-GJS-500-7 (GGG50) con cierre elástico, diseñadas para corte y sectorización de redes hidráulicas a presión: abastecimiento de agua, riego, saneamiento e instalaciones industriales. Disponibles en versión embridada (para redes de mediano y gran diámetro) y roscada (para diámetros menores y conexiones de servicio), conforme a la norma EN 1074. Para válvulas de compuerta de latón en diámetros pequeños, consulta nuestra gama específica.
Configuraciones disponibles
Aplicaciones principales
Las válvulas de compuerta son el componente estándar de corte en redes hidráulicas. Se utilizan en cualquier tramo que se necesite aislar para mantenimiento, ampliación, reparación o sectorización del servicio:
Abastecimiento de agua potable
Sectorización de redes municipales, acometidas, bypass de contadores y depósitos elevados. Las válvulas de compuerta son el corte habitual en redes de distribución urbana.
Riego agrícola
Corte de sectores en cabezales de riego, derivaciones a hidrantes y aislamiento de balsas de regulación. Especialmente útil en redes con operación poco frecuente.
Instalaciones industriales
Corte de tramos en procesos, agua de servicio, refrigeración y redes contra incendios donde se requiere garantía de estanqueidad total.
Saneamiento
Aislamiento de estaciones de bombeo, depuradoras (EDAR) y derivaciones en redes de saneamiento separativas.
¿Necesitas ayuda para elegir el producto adecuado?
En VALME te asesoramos sin compromiso para que elijas la solución exacta para tu instalación.
Preguntas frecuentes sobre válvulas de compuerta
¿Qué es una válvula de compuerta y cómo funciona?
La válvula de compuerta es un elemento de corte que cierra o abre el paso del fluido mediante una pieza (la compuerta o cuña) que se desplaza verticalmente perpendicular al flujo. Está diseñada para operar en posición totalmente abierta o totalmente cerrada, no para regulación de caudal. Su principal ventaja es que en posición abierta apenas genera pérdida de carga.
¿Qué es el cierre elástico en una válvula de compuerta?
En el cierre elástico, la cuña va recubierta de elastómero (habitualmente EPDM o NBR), que sella contra el cuerpo de la válvula sin contacto metal con metal. Ofrece mayor hermeticidad que el cierre metálico tradicional, no requiere mantenimiento y es el estándar actual en redes de agua potable y abastecimiento. Por estas razones, toda nuestra gama de fundición dúctil incorpora cierre elástico.
¿Cuándo usar la versión embridada y cuándo la roscada?

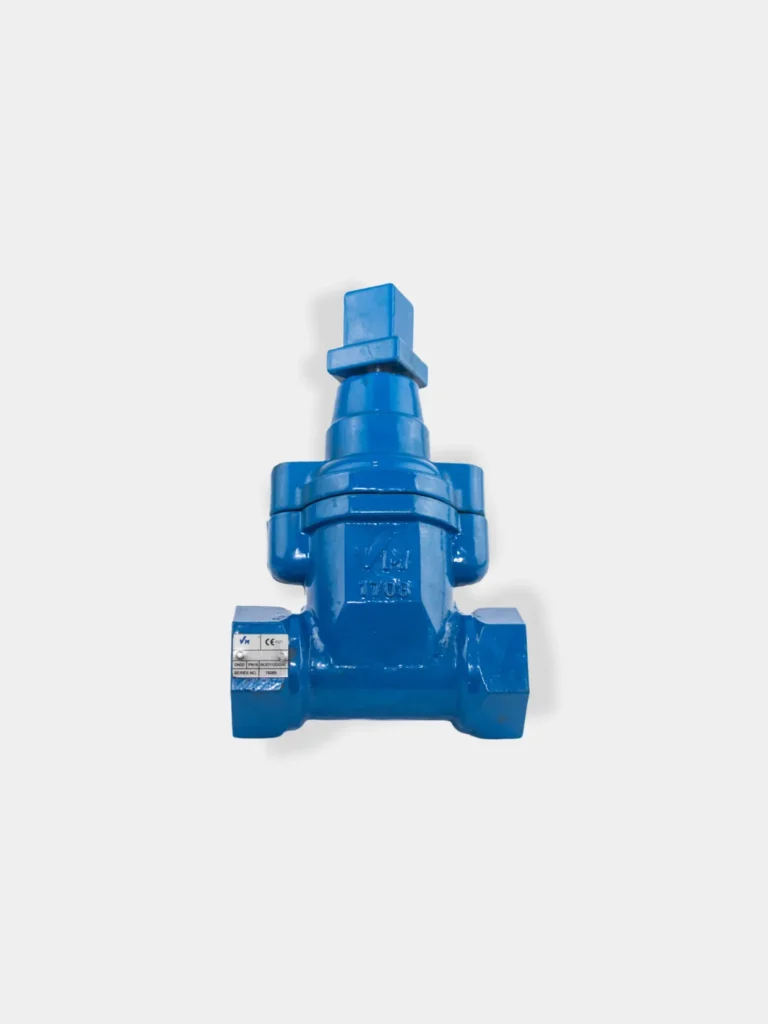

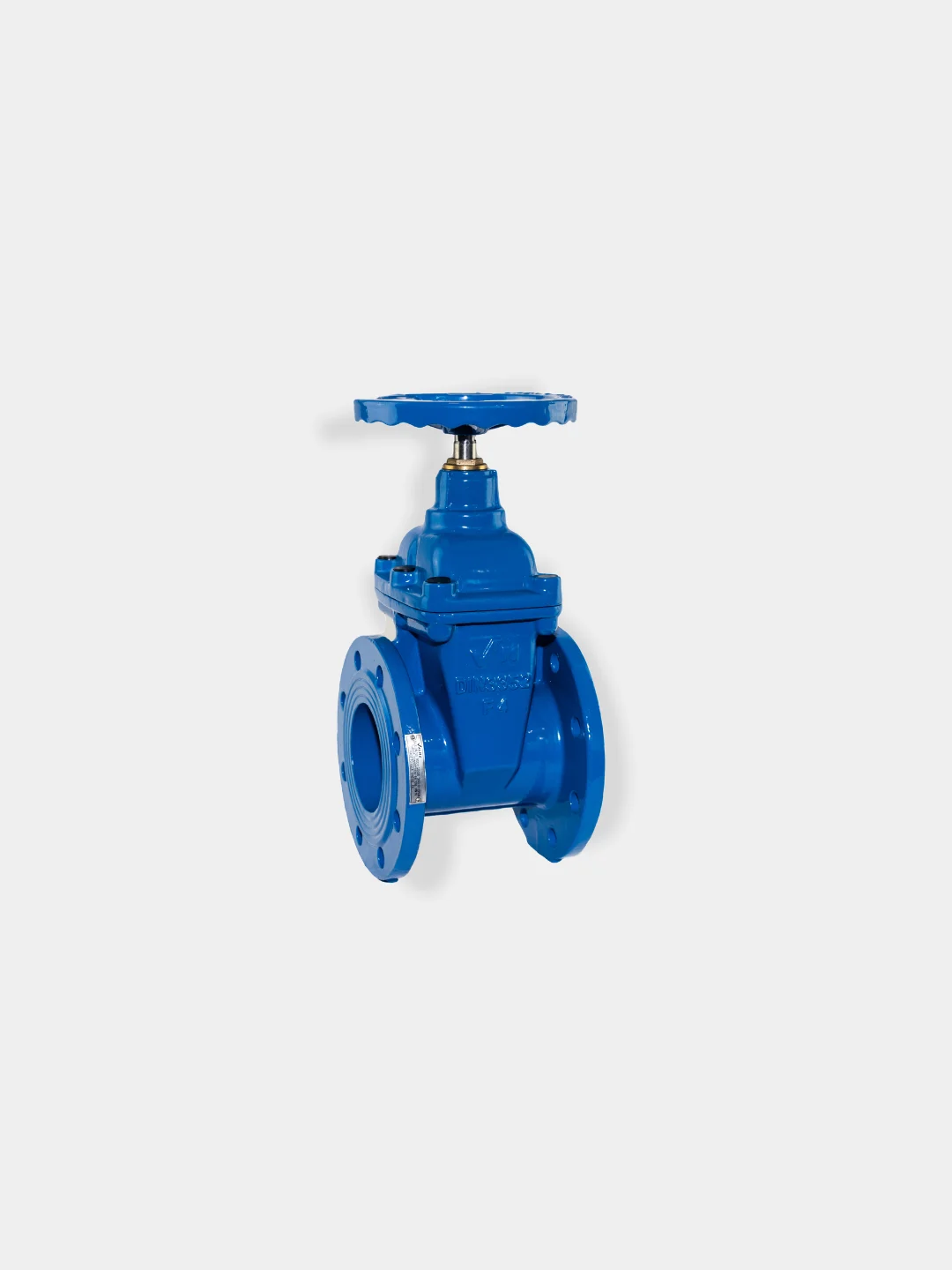

La versión embridada es la opción estándar para redes de mediano y gran diámetro (a partir de DN50 aproximadamente) y para instalaciones donde se requiere facilidad de desmontaje. La versión roscada se utiliza en diámetros menores, derivaciones, conexiones de servicio o cuando no se dispone de medio para embridar. Ambas comparten el mismo cuerpo de fundición dúctil GGG50 y cierre elástico.
¿Cuándo usar una válvula de compuerta y cuándo una de mariposa?
La compuerta es la opción habitual para diámetros pequeños y medianos (hasta DN300 aproximadamente) y para operaciones poco frecuentes (sectorización de red, bypass, acometidas), porque garantiza un cierre hermético sin pérdida de carga en posición abierta. La mariposa es más compacta, más económica en diámetros grandes y permite regulación de caudal, por lo que se prefiere en grandes diámetros o donde se necesita operación frecuente con accionamiento (palanca, reductor, actuador).
¿Qué normativa cumplen nuestras válvulas de compuerta?
Las válvulas de compuerta del catálogo cumplen con las normas europeas vigentes para válvulas de suministro de agua: EN 1074-1 (requisitos generales) y EN 1074-2 (válvulas de seccionamiento), EN 12266 (ensayos de presión y estanqueidad), EN 1092-2 (dimensiones de bridas de fundición) y EN 681-1 (juntas de elastómero).
