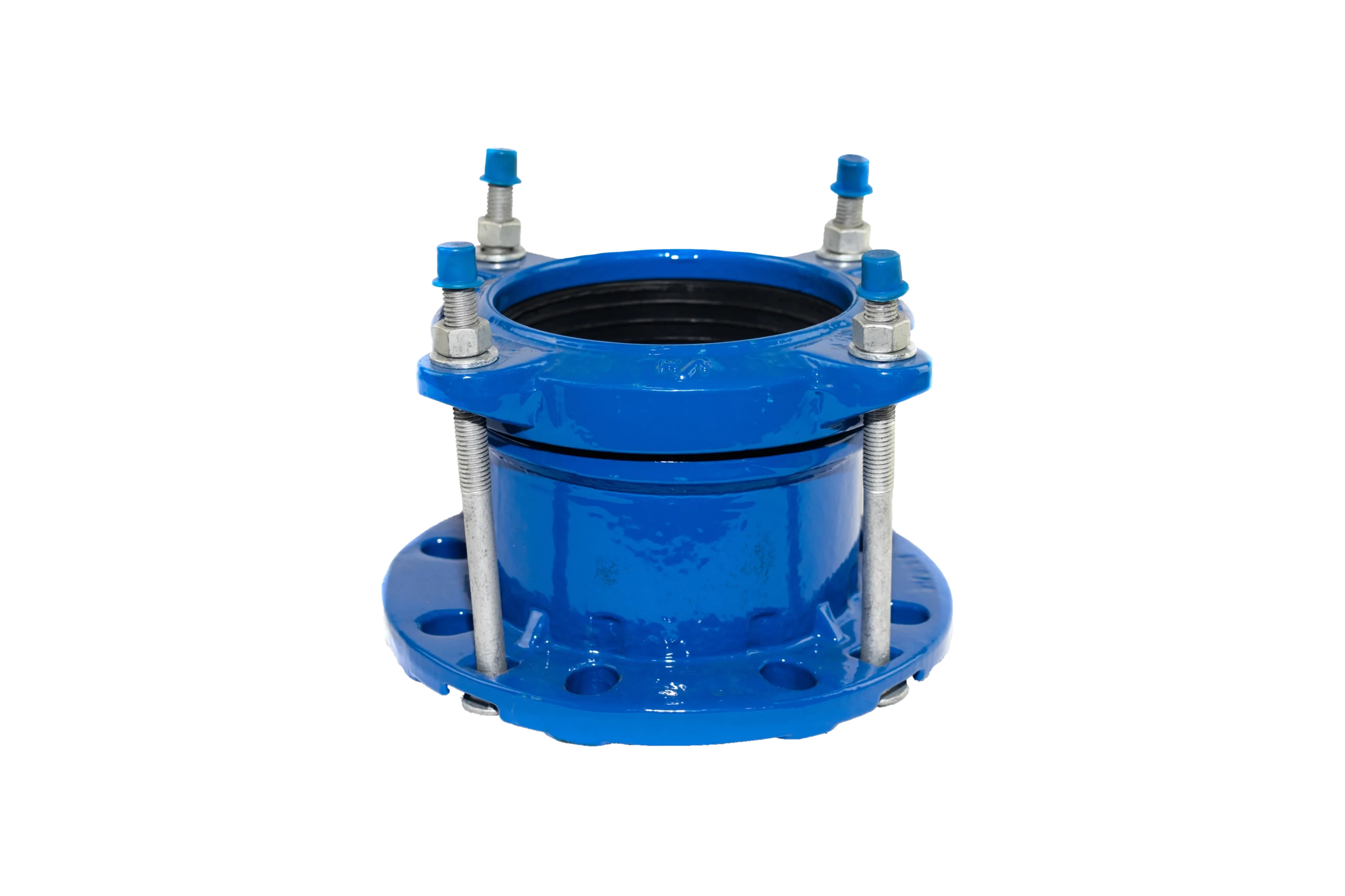

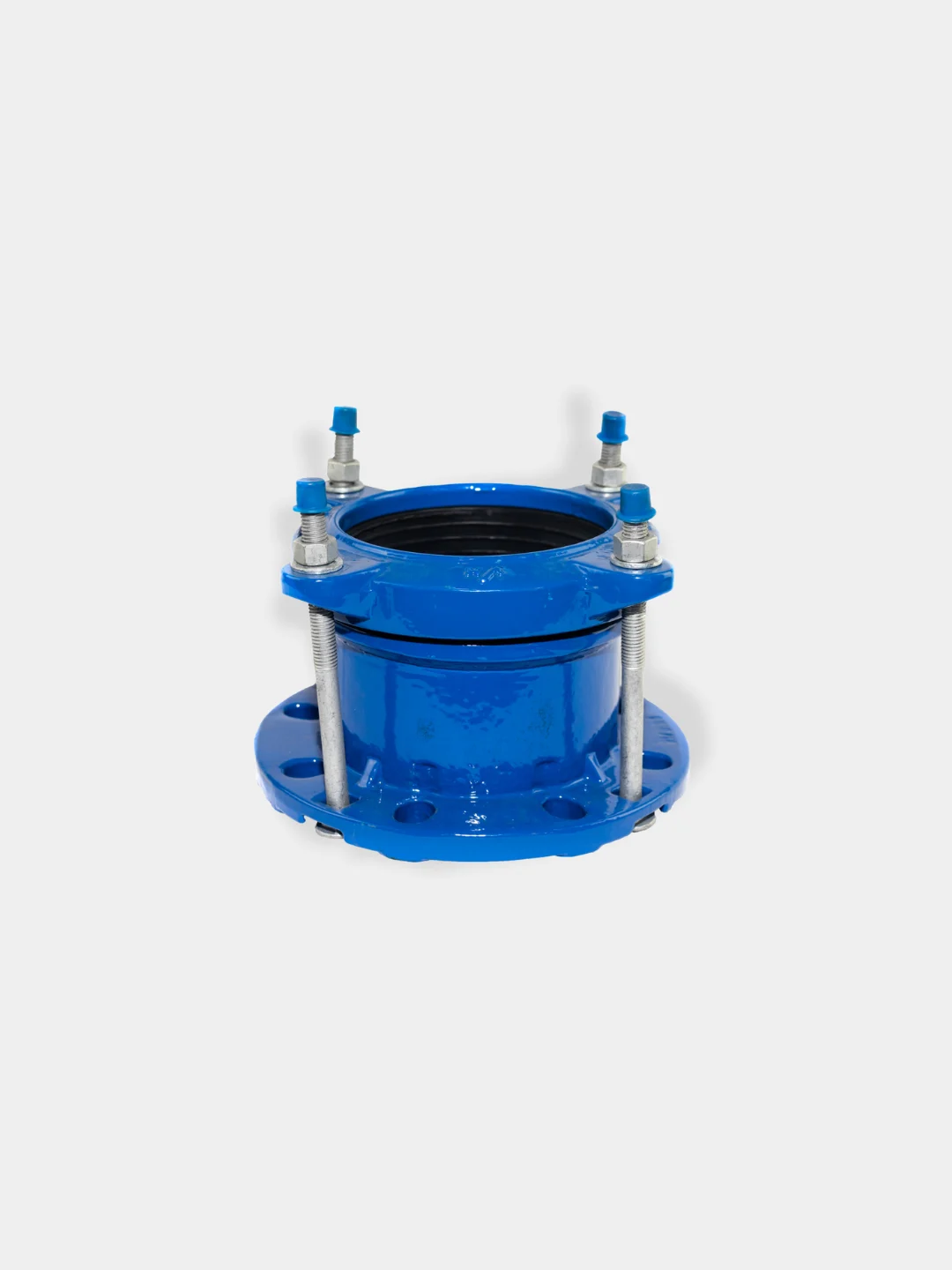

Brida universal de fundición

Mide el diámetro exterior del tubo y busca en la tabla el rango que lo incluye; la tabla te da también el DN de la brida. Cada referencia cubre entre 16 y 35 mm (por ejemplo, de 58 a 74 mm).

De DN40 a DN600: 40-50, 50-65, 65-80, 100, 125-150, 150, 200, 250, 300, 350, 400, 500 y 600. En varios DN hay más de una referencia, una por rango; en DN250, por ejemplo, 242-268, 266-291 y 280-305 mm.

La brida multidiámetro cubre rangos más amplios en cada referencia (de 30 a 43 mm) y llega a DN800 (Ø845 mm). También cubre medidas que esta no tiene: entre 462 y 494 mm y entre 532 y 600 mm.

Los rangos son casi los mismos, pero la brida acaba en brida y se elige por rango y DN; la unión universal se elige solo por el rango, de 58-74 a 600-630 mm. Cómo medir el tubo para elegir el rango lo explicamos en la guía para elegir unión Gibault, universal o antitracción.
