Cómo elegir una válvula de compuerta: cierre elástico o metálico, DN y PN
Una válvula de compuerta abre o cierra por completo el paso del agua con una compuerta que sube y baja dentro del cuerpo. Para elegirla hay que decidir cinco cosas: el cierre (elástico o metálico), el material (fundición dúctil o latón), la unión (bridas, cuello o rosca), el DN y la PN. En la Tarifa 2026 de VALME, la de fundición dúctil es de cierre elástico: con bridas, de DN50 a DN600 en PN16 y de DN200 a DN500 en PN10.
En pocas palabras
Una válvula de compuerta abre o cierra por completo el paso del agua con una compuerta que sube y baja dentro del cuerpo. Para elegirla hay que decidir cinco cosas: el cierre (elástico o metálico), el material (fundición dúctil o latón), la unión (bridas, cuello o rosca), el DN y la PN. En la Tarifa 2026 de VALME, la de fundición dúctil es de cierre elástico: con bridas, de DN50 a DN600 en PN16 y de DN200 a DN500 en PN10.
La válvula de compuerta es la válvula de seccionamiento de toda la vida en redes de abastecimiento, riego y saneamiento: se instala para poder aislar un tramo, una acometida o un equipo y trabajar en él sin vaciar toda la red. Elegir bien no es complicado, pero conviene seguir un orden, porque una decisión condiciona la siguiente: el tipo de cierre limita los materiales, el material limita las uniones y la unión fija las medidas y la presión disponibles.
En esta guía repasamos esos cinco criterios con las medidas, presiones y códigos reales de la Tarifa 2026 de VALME, para que puedas pasar del pliego o del plano a la referencia concreta.
Qué es una válvula de compuerta (o válvula de seccionamiento)
Es una válvula de cierre total: dentro del cuerpo, una compuerta (también llamada cuña) se desplaza en perpendicular al flujo, movida por un husillo. Al girar el volante o el cuadradillo, la compuerta baja hasta cerrar el paso o sube hasta dejarlo libre. Por eso también se la conoce como válvula de seccionamiento tipo compuerta o, en obra, como llave de compuerta.
Su ventaja es que, abierta del todo, la compuerta queda fuera de la vena de agua y el paso es prácticamente libre. Su función es abrir o cerrar, no regular: una compuerta a medio abrir trabaja en malas condiciones. Si lo que necesitas es controlar la presión aguas abajo, la pieza es otra, como un reductor de presión.
Las válvulas de compuerta de VALME, de un vistazo
Esta es toda la gama de compuertas de la Tarifa 2026, con lo que distingue a cada versión. Te servirá de mapa para el resto de la guía:
| Versión | Material | Cierre | Unión | Medidas | Referencias |
|---|---|---|---|---|---|
| Compuerta con bridas | Fundición dúctil | Elástico | Bridas | PN16: DN50 a DN600 PN10: DN200 a DN500 | 19 |
| Compuerta con cuello | Fundición dúctil | Elástico | Cuello | PN16: DN50 a DN300 | 8 |
| Compuerta roscada | Fundición dúctil | Elástico | Rosca | 3/4″ a 2″ | 5 |
| Compuerta de latón | Latón | Metálico | Rosca | 1/2″ a 4″ | 9 |
| Compuerta de latón | Latón | Elástico | Rosca | 1/2″ a 3″ | 8 |
Cierre elástico o cierre metálico
Es la primera decisión y la que más se busca. La diferencia está en cómo cierra la compuerta contra el cuerpo:
- Cierre elástico: la compuerta va recubierta de un elastómero (goma) que se comprime contra el interior del cuerpo al cerrar. El elastómero se adapta a la superficie y consigue la estanqueidad sin depender de un ajuste perfecto entre piezas metálicas.
- Cierre metálico: la compuerta es metálica y cierra contra asientos también metálicos. La estanqueidad depende del contacto metal con metal, así que la suciedad o el desgaste en los asientos influyen más en el cierre.
En la práctica, la elección viene muy condicionada por el tamaño, porque cada tipo de cierre solo existe en ciertos materiales y uniones:
| Cierre elástico | Cierre metálico | |
|---|---|---|
| Fundición dúctil | Con bridas (DN50 a DN600), con cuello (DN50 a DN300) y roscada (3/4″ a 2″) | No está en la Tarifa 2026 |
| Latón | Roscada, de 1/2″ a 3″ | Roscada, de 1/2″ a 4″ |
Es decir: si tu instalación pide una compuerta con bridas, la de VALME es de cierre elástico. El cierre metálico solo aparece en latón roscado, y es la única opción en 4″ roscada, porque la compuerta de latón de cierre elástico llega a 3″.
→ Ver válvula de compuerta de latón (cierre metálico o elástico)Fundición dúctil o latón
El material va ligado al tamaño y a la unión:
- Fundición dúctil: cubre los diámetros de red, de DN50 a DN600, con bridas o con cuello, y además una versión roscada de 3/4″ a 2″. Es la familia de las válvulas de fundición dúctil, junto a las de mariposa y las de puente.
- Latón: solo roscada, de 1/2″ a 4″. Es la opción para tuberías pequeñas y acometidas con rosca, y forma parte de las válvulas de latón, con las de esfera o de asiento inclinado.
Entre 3/4″ y 2″ se solapan las dos: hay compuerta roscada de fundición dúctil (cierre elástico) y de latón (cierre metálico o elástico). En ese tramo, decide primero el cierre y después el material que pida el proyecto.
Con bridas, con cuello o roscada
La unión tiene que ser la misma que la de la tubería o las piezas a las que se conecta la válvula:
Con bridas

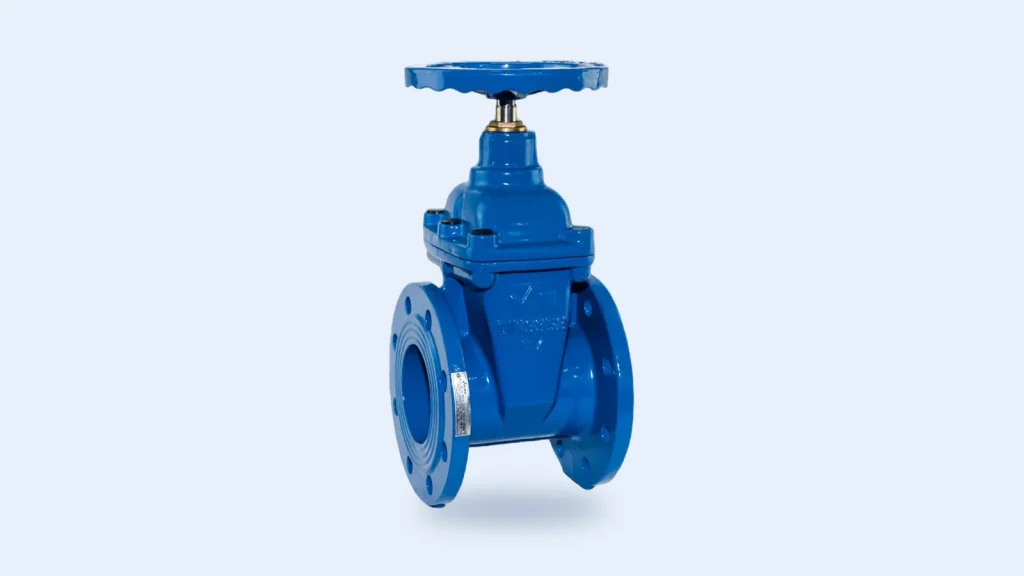

Para tuberías de DN50 en adelante. Es la versión con la gama más amplia: PN16 de DN50 a DN600 y PN10 de DN200 a DN500. Las bridas de la válvula tienen que casar con las de la instalación, así que la PN de las dos debe coincidir.
→ Ver válvula de compuerta de cierre elástico con bridasCon cuello
Compuerta elástica de fundición dúctil PN16 en 8 medidas, de DN50 a DN300. Su tabla de códigos está en la página de la familia de compuertas.
→ Ver válvulas de compuerta de fundición dúctilRoscada
Para diámetros pequeños. En fundición dúctil va de 3/4″ a 2″ (5 medidas); en latón, de 1/2″ a 4″. El tamaño se indica por la rosca, en pulgadas, no por el DN.
→ Ver válvula de compuerta de cierre elástico roscadaQué DN elegir: medidas y códigos
El DN (diámetro nominal) de la válvula es el de la tubería o la brida a la que va. No se elige por caudal: se elige igual que el tramo en el que se instala. Estas son todas las medidas de compuerta de fundición dúctil de la Tarifa 2026, con su código:
| DN | Con bridas PN16 | Con bridas PN10 | Con cuello PN16 |
|---|---|---|---|
| 50 | 120100050 | — | 120200050 |
| 60 | — | — | 120200060 |
| 65 | 120100065 | — | — |
| 80 | 120100080 | — | 120200080 |
| 100 | 120100100 | — | 120200100 |
| 125 | 120100125 | — | — |
| 150 | 120100150 | — | 120200150 |
| 200 | 120100200 | 120109200 | 120200200 |
| 250 | 120100250 | 120109250 | 120200250 |
| 300 | 120100300 | 120109300 | 120200300 |
| 350 | 120100350 | 120109350 | — |
| 400 | 120100400 | 120109400 | — |
| 500 | 120100500 | 120109500 | — |
| 600 | 120100600 | — | — |
Dos detalles que conviene mirar antes de pedir: la versión con bridas tiene DN65 y la versión con cuello, DN60; y en la gama con bridas no hay DN450 (se pasa de DN400 a DN500).
Si la válvula es roscada, el tamaño lo da la rosca:
| Rosca | Fundición dúctil, cierre elástico | Latón, cierre metálico | Latón, cierre elástico |
|---|---|---|---|
| 1/2″ | — | 120300020 | 120310020 |
| 3/4″ | 120700025 | 120300025 | 120310025 |
| 1″ | 120700032 | 120300032 | 120310032 |
| 1 1/4″ | 120700040 | 120300040 | 120310040 |
| 1 1/2″ | 120700050 | 120300050 | 120310050 |
| 2″ | 120700063 | 120300063 | 120310063 |
| 2 1/2″ | — | 120300075 | 120310075 |
| 3″ | — | 120300090 | 120310090 |
| 4″ | — | 120300110 | — |
PN16 o PN10: la presión nominal
La PN es la presión nominal de la válvula, en bar: PN16 equivale a 16 bar y PN10, a 10 bar. Para elegir, sigue dos reglas:
- Que cubra la presión de la red. La PN de la válvula no puede quedar por debajo de la presión de trabajo del tramo. Si el pliego fija una PN, manda el pliego.
- Que coincida con la de las bridas. La válvula con bridas se une a bridas de la misma PN; mezclar presiones nominales en una misma unión da problemas de montaje.
En la Tarifa 2026, la compuerta con bridas está en PN16 de DN50 a DN600 y en PN10 de DN200 a DN500. Por debajo de DN200 o en DN600 solo hay PN16. Entre DN200 y DN500 puedes elegir, y cada presión tiene su código: en DN200, por ejemplo, 120100200 es la PN16 y 120109200, la PN10. La compuerta con cuello es PN16 en todas sus medidas.
Volante o cuadradillo
La compuerta se maniobra girando el husillo, y para eso lleva un volante o un cuadradillo:
- Volante: para maniobrar a mano cuando la válvula está accesible.
- Cuadradillo: para maniobrar con llave. Es lo habitual cuando la válvula queda enterrada y se accede desde la superficie a través de un trampillón.
En la Tarifa 2026 los dos tienen código propio y una misma referencia sirve para un rango de DN:
| Accesorio | DN de la válvula | Código |
|---|---|---|
| Volante | 50 a 100 | 120000050 |
| Volante | 125 a 150 | 120000125 |
| Volante | 200 a 300 | 120000200 |
| Volante | 350 | 120000350 |
| Volante | 400 | 120000400 |
| Cuadradillo | 40 a 50 | 120000405 |
| Cuadradillo | 65 a 80 | 120000608 |
| Cuadradillo | 100 a 150 | 120001015 |
| Cuadradillo | 200 | 120002000 |
| Cuadradillo | 250 a 300 | 120002530 |
¿Compuerta, mariposa o esfera?
Las tres sirven para seccionar, pero no se comportan igual. Antes de cerrar la elección, compara:
| Compuerta | Mariposa | Esfera | |
|---|---|---|---|
| Cómo cierra | Compuerta que baja en perpendicular al flujo | Disco que gira un cuarto de vuelta | Bola perforada que gira un cuarto de vuelta |
| Abierta | Paso prácticamente libre | El disco queda dentro del paso | Paso a través de la bola |
| Maniobra | Varias vueltas de volante o cuadradillo | Palanca o reductor | Palanca, cuadradillo o palometa |
| En la Tarifa 2026 | Fundición dúctil DN50 a DN600; latón 1/2″ a 4″ | Fundición dúctil, DN40 a DN600 | Latón, 1/4″ a 4″ |
La compuerta es la opción cuando interesa el paso libre y una maniobra lenta y progresiva. La válvula de mariposa ocupa menos longitud entre bridas y se maniobra más rápido, y la válvula de esfera de latón es la habitual en roscas pequeñas.
Qué datos indicar al pedir presupuesto
Con estos datos te preparamos la oferta sin idas y venidas:
- Versión: con bridas, con cuello o roscada.
- Material y cierre: fundición dúctil (cierre elástico) o latón (cierre metálico o elástico).
- Tamaño: el DN o, si es roscada, la rosca.
- PN: PN16 o PN10, en la versión con bridas de DN200 a DN500.
- Maniobra: si necesitas volante o cuadradillo, y cuántos.
- Unidades y, si lo tienes, el código de la Tarifa 2026.
Si dudas entre dos versiones o el pliego no lo deja claro, dínoslo al pedir y lo revisamos antes de preparar la oferta. También puedes consultar todos los códigos en la Tarifa 2026.
Preguntas frecuentes
¿Qué es una válvula de seccionamiento tipo compuerta?
Es una válvula de compuerta usada para seccionar: aislar un tramo de la red, una acometida o un equipo para poder trabajar en él sin vaciar el resto. Cierra con una compuerta que baja en perpendicular al flujo y, abierta del todo, deja el paso prácticamente libre.
¿Qué diferencia hay entre una válvula de compuerta de cierre elástico y una de cierre metálico?
En la de cierre elástico, la compuerta va recubierta de un elastómero que se comprime contra el cuerpo al cerrar; en la de cierre metálico, la compuerta cierra metal contra metal. En la Tarifa 2026 de VALME, el cierre elástico está en fundición dúctil (bridas, cuello y rosca) y en latón de 1/2″ a 3″; el cierre metálico, solo en latón roscado de 1/2″ a 4″.
¿Hay válvula de compuerta de fundición dúctil con cierre metálico?
No en la Tarifa 2026 de VALME: toda la compuerta de fundición dúctil es de cierre elástico. Con cierre metálico está la válvula de compuerta de latón, roscada de 1/2″ a 4″.
¿En qué medidas hay válvula de compuerta de fundición dúctil?
Con bridas, en PN16 de DN50 a DN600 (13 medidas) y en PN10 de DN200 a DN500 (6 medidas); con cuello, en PN16 de DN50 a DN300 (8 medidas); y roscada, de 3/4″ a 2″ (5 medidas). Cada una tiene su propio código.
¿Elijo PN10 o PN16?
La PN tiene que cubrir la presión de trabajo de la red y coincidir con la de las bridas a las que se une; si el pliego fija una, manda el pliego. En la compuerta con bridas de VALME, por debajo de DN200 y en DN600 solo hay PN16; de DN200 a DN500 hay PN16 y PN10, cada una con su código.
¿Es lo mismo una llave de compuerta que una válvula de compuerta?
Sí. «Llave de compuerta» es el nombre que se usa en obra para la válvula de compuerta, sobre todo en las roscadas de pequeño diámetro.
¿Hay válvulas de compuerta de latón?
Sí, roscadas: con cierre metálico de 1/2″ a 4″ (9 medidas) y con cierre elástico de 1/2″ a 3″ (8 medidas). En 1″, por ejemplo, el código es 120300032 con cierre metálico y 120310032 con cierre elástico.
¿Sirve una válvula de compuerta para regular el caudal?
No es su función. La válvula de compuerta está pensada para trabajar abierta del todo o cerrada del todo; para controlar la presión aguas abajo se usa otra pieza, como un reductor de presión.
