Válvula de esfera de latón
Válvula de esfera de latón en seis versiones de la Tarifa 2026 de VALME: con palanca H-H, de 1/4" a 4"; con palanca inox H-H, de 1/2" a 2"; con cuadradillo H-H, de 1/2" a 2"; con palometa H-H y M/H, de 1/2" a 1"; y antirretorno, de 1/2" a 2". Cada rosca tiene su código.
Características
Material: latón- Palanca H-H: 1/4" a 4" (11 referencias)
- Palanca inox H-H: 1/2" a 2" (6 referencias)
- Cuadradillo H-H: 1/2" a 2" (6 referencias)
- Palometa H-H y M/H: 1/2" a 1" (3 + 3 referencias)
- Antirretorno: 1/2" a 2" (6 referencias)
Ficha técnica VM14C: válvula de esfera con cuadradillo
Datos de la versión con cuadradillo H-H, de 1/2" a 2", según su ficha técnica VM14C.
| Dato | Ficha VM14C |
|---|---|
| Cuerpo | Latón CW617N según UNE-EN 12165 |
| Presión máxima de servicio | PN30 |
| Temperatura de trabajo | −20 °C a 120 °C |
| Extremos | Rosca hembra según UNE-EN ISO 228-1 |
Medidas (mm)
| Rosca | Paso D | Longitud L | Cuadradillo L2 | Altura H |
|---|---|---|---|---|
| 1/2" | 15 | 51 | 30 x 30 | 59,5 |
| 3/4" | 19 | 58 | 30 x 30 | 63 |
| 1" | 25 | 64 | 30 x 30 | 68 |
| 1 1/4" | 30 | 73 | 30 x 30 | 75 |
| 1 1/2" | 40 | 83 | 38 x 38 | 91 |
| 2" | 50 | 93 | 38 x 38 | 99 |
Materiales
| Componente | Material |
|---|---|
| Cuerpo, contratuerca, eje y mando | Latón CW617N |
| Bola y tuerca prensa | Latón |
| Asiento, asiento del eje y anillo prensa | PTFE |
| Junta del eje | EPDM |
| Tuerca | Acero |
Fuente: ficha técnica VM14C de VALME (válvula de esfera con cuadradillo). Descargar la ficha técnica (PDF, 224 KB)
Referencias y códigos

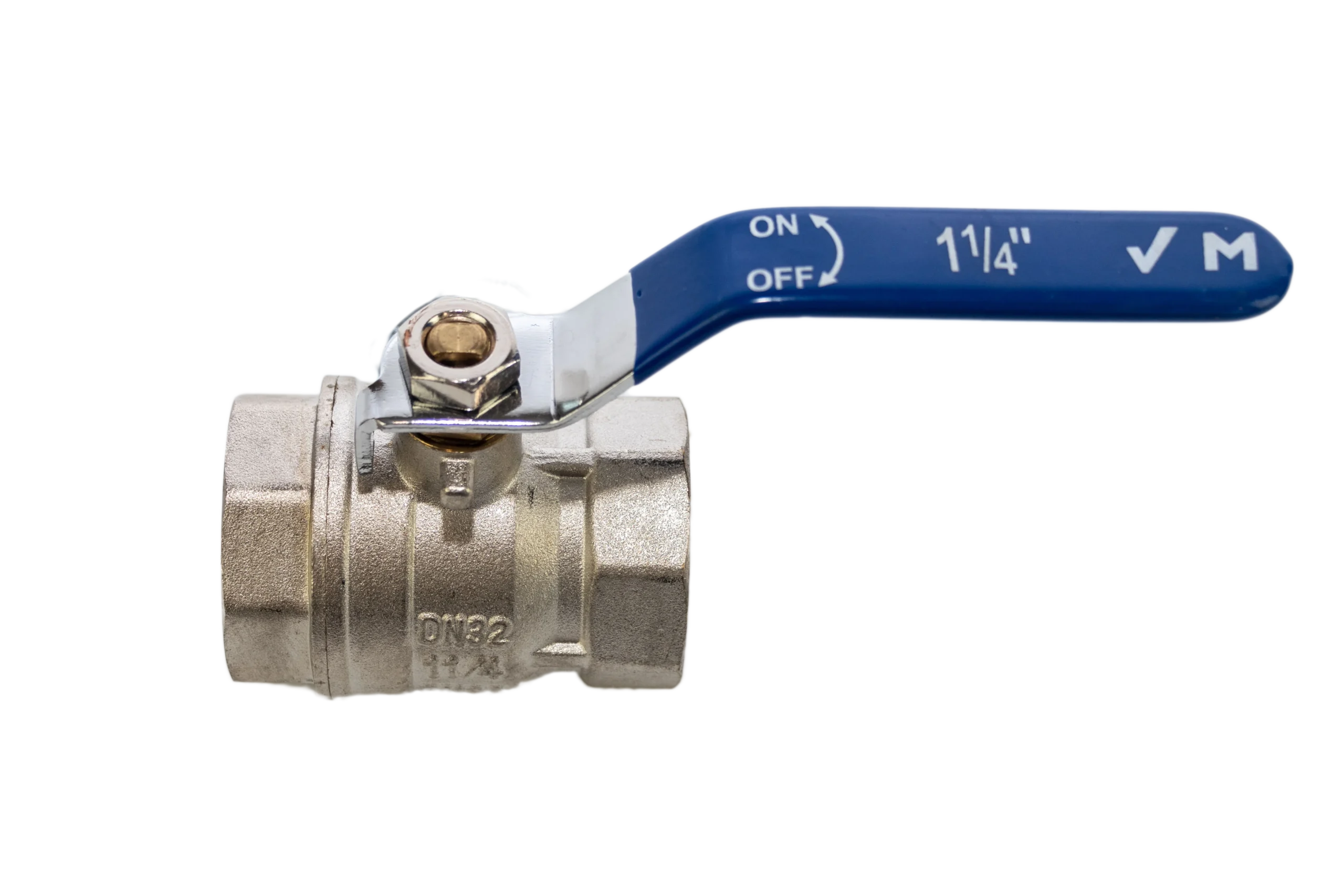

Válvula de esfera con palanca H-H
11 referencias
- 1/4"Código 140100010
- 3/8"Código 140100015
- 1/2"Código 140100020
- 3/4"Código 140100025
- 1"Código 140100032
- 1 1/4"Código 140100040
- 1 1/2"Código 140100050
- 2"Código 140100063
- 2 1/2"Código 140100075
- 3"Código 140100090
- 4"Código 140100110
Válvula de esfera con palanca inox H-H
6 referencias
- 1/2"Código 140110020
- 3/4"Código 140110025
- 1"Código 140110032
- 1 1/4"Código 140110040
- 1 1/2"Código 140110050
- 2"Código 140110063
Válvula de esfera con cuadradillo H-H
6 referencias
- 1/2"Código 140300020
- 3/4"Código 140300025
- 1"Código 140300032
- 1 1/4"Código 140300040
- 1 1/2"Código 140300050
- 2"Código 140300063
Válvula de esfera con palometa H-H
3 referencias
- 1/2"Código 140400020
- 3/4"Código 140400025
- 1"Código 140400032
Válvula de esfera con palometa M/H
3 referencias
- 1/2"Código 140500020
- 3/4"Código 140500025
- 1"Código 140500032
Válvula de esfera antirretorno
6 referencias
- 1/2"Código 140200020
- 3/4"Código 140200025
- 1"Código 140200032
- 1 1/4"Código 140200040
- 1 1/2"Código 140200050
- 2"Código 140200063
Preguntas frecuentes
¿Qué versiones de válvula de esfera hay?
Seis, todas de latón: con palanca H-H, de 1/4" a 4"; con palanca inox H-H, de 1/2" a 2"; con cuadradillo H-H, de 1/2" a 2"; con palometa H-H y con palometa M/H, de 1/2" a 1"; y antirretorno, de 1/2" a 2".
¿Cuál llega a 4"?
Solo la de palanca H-H, que es también la única desde 1/4": 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3" y 4".
¿Qué cambia entre la palometa H-H y la M/H?
Las conexiones: hembra-hembra (H-H) o macho-hembra (M/H). Las dos van de 1/2" a 1" y tienen códigos distintos; en 3/4", 140400025 la H-H y 140500025 la M/H.
¿Tenéis válvula de esfera antirretorno?
Sí, de 1/2" a 2" en 6 medidas (códigos 140200020 a 140200063). Otras antirretorno roscadas de latón: la retención tipo York, de 1/2" a 4", y la retención de clapeta, de 1/2" a 3".
¿Qué datos indico al pedir presupuesto?
La versión (palanca, palanca inox, cuadradillo, palometa H-H o M/H, o antirretorno), la rosca y las unidades.
