Válvula de retención de bola

Válvula de retención de bola

Válvula de retención de bola en tres versiones de la Tarifa 2026 de VALME: con bridas PN16, de DN50 a DN300; con bridas PN10, de DN200 a DN600; y roscada, de 1" a 3". Cada referencia tiene su código.

Características

  • Con bridas PN16: DN50 a DN300 (9 referencias)
  • Con bridas PN10: DN200 a DN600 (7 referencias)
  • Roscada: 1" a 3" (6 referencias)

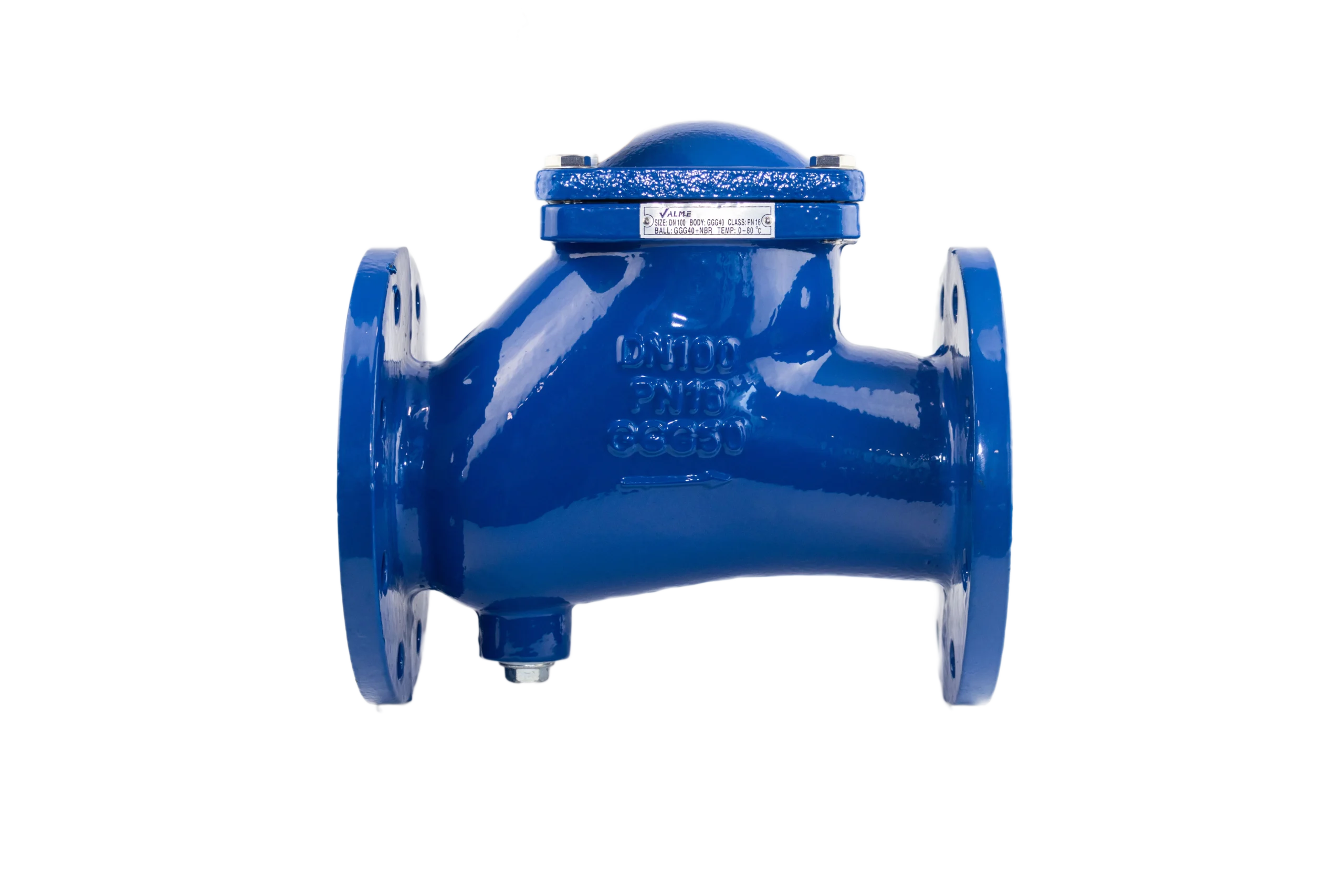

Ficha técnica VM16B: válvula de retención de bola con bridas

Datos de la versión con bridas, de DN50 a DN600, según su ficha técnica VM16B.

DatoFicha VM16B
BridasTaladradas a PN10 / PN16
MontajeHorizontal o vertical
Presión mínima de apertura, en horizontal0,5 bar de DN50 a DN150 · 0,7 bar de DN200 a DN600
Presión mínima de apertura, en vertical0,8 bar de DN50 a DN150 · 1,0 bar de DN200 a DN600
Temperatura de trabajo−10 °C a 80 °C
RecubrimientoEpoxi, mínimo 250 µm

Materiales

ComponenteMaterial
CuerpoFundición dúctil GJS-500-7 según UNE-EN 1563
TapaFundición dúctil GJS-500-7 según UNE-EN 1563
BolaAcero + NBR
JuntaNBR
TornilleríaAcero inoxidable A2-70

Fuente: ficha técnica VM16B de VALME (válvula de retención de bola con bridas). Descargar la ficha técnica (PDF, 155 KB)

Referencias y códigos

Bola con bridas PN16

9 medidas, de DN 50 a DN 300

  • DN 50Código 160100050
  • DN 65Código 160100065
  • DN 80Código 160100080
  • DN 100Código 160100100
  • DN 125Código 160100125
  • DN 150Código 160100150
  • DN 200Código 160100200
  • DN 250Código 160100250
  • DN 300Código 160100300

Bola con bridas PN10

7 medidas, de DN 200 a DN 600

  • DN 200Código 160109200
  • DN 250Código 160109250
  • DN 300Código 160109300
  • DN 350Código 160109350
  • DN 400Código 160109400
  • DN 500Código 160109500
  • DN 600Código 160109600

Bola roscada

6 referencias

  • 1"Código 160150032
  • 1 1/4"Código 160150040
  • 1 1/2"Código 160150050
  • 2"Código 160150063
  • 2 1/2"Código 160150075
  • 3"Código 160150090

Preguntas frecuentes

¿Qué versiones de retención de bola hay?

Tres: con bridas PN16, de DN50 a DN300 en 9 medidas; con bridas PN10, de DN200 a DN600 en 7 (DN200, 250, 300, 350, 400, 500 y 600); y roscada, de 1" a 3" en 6.

¿PN16 o PN10?

De DN200 a DN300 hay las dos, con códigos distintos: en DN250, 160100250 en PN16 y 160109250 en PN10. Por encima de DN300 solo hay PN10.

¿Y roscada por debajo de 1"?

La de bola roscada empieza en 1". Desde 1/2" tienes, en latón, la retención tipo York (hasta 4") y la retención de clapeta (hasta 3").

¿Qué otras válvulas de retención con bridas hay?

La retención de clapeta, con bridas PN10-16 de DN60 a DN250, y la de doble disco inox AISI-316, PN16 de DN50 a DN600 y PN25 de DN40 a DN200.

¿Qué datos indico al pedir presupuesto?

La versión (bridas PN16, bridas PN10 o roscada), el DN o la rosca y las unidades.

¿Necesitas ayuda para elegir la configuración?

En VALME te asesoramos sin compromiso para que elijas el producto exacto para tu instalación.
