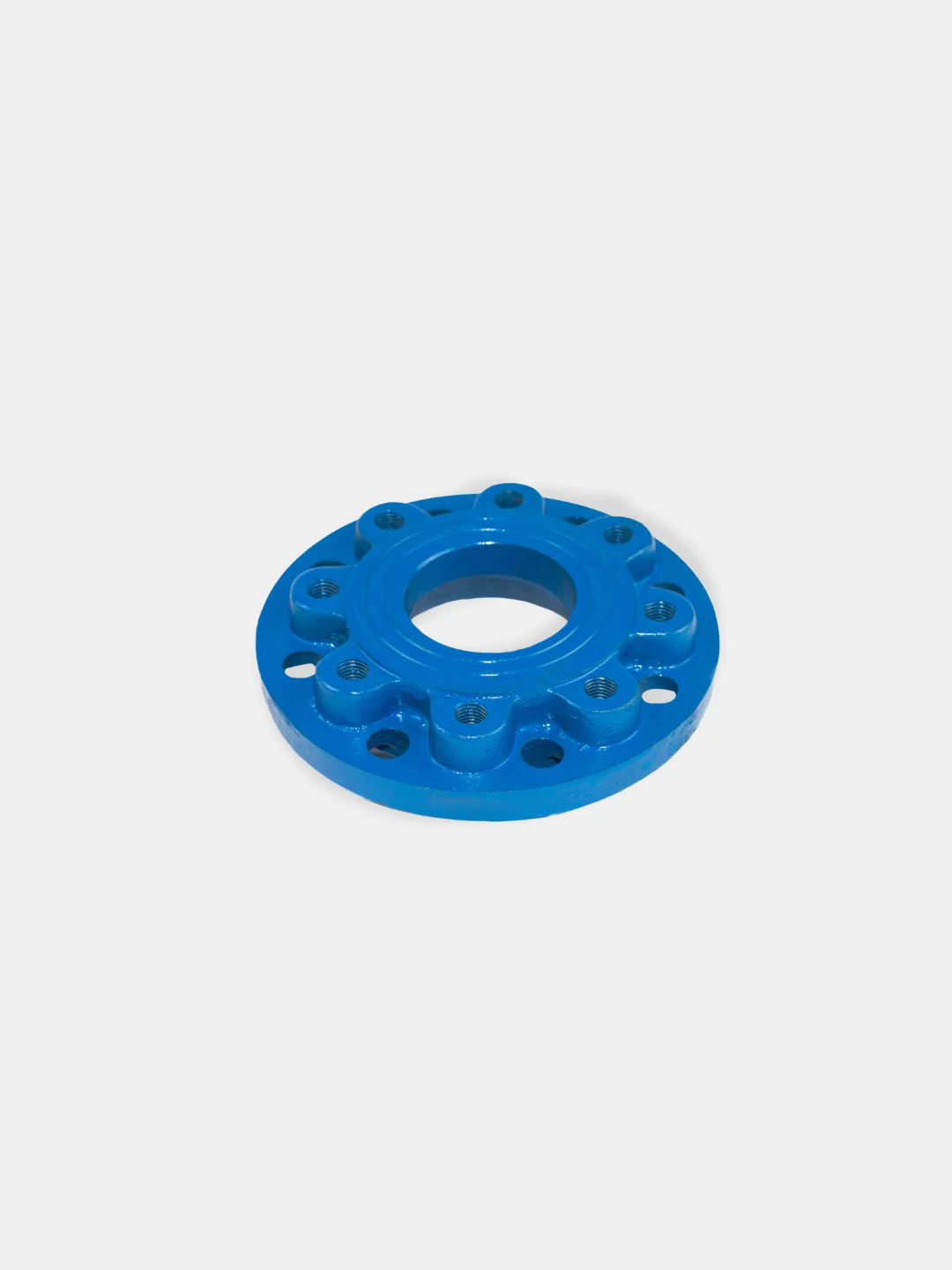

Bridas reductoras
Brida reductora PN16 de fundición dúctil, de 65-50 a 300-250, en 26 combinaciones de DN. Cada una tiene su código en la Tarifa 2026 de VALME.

Características
- Brida: PN16
Ficha técnica VM75: brida reductora
Datos y medidas de la brida reductora según su ficha técnica VM75. DN es el diámetro mayor y dn, el menor.
| Dato | Ficha VM75 |
|---|---|
| Presión de trabajo | PN16 |
| Conexión | Bridas PN10 / PN16 según EN 1092-2 |
| Recubrimiento | Epoxi azul |
Materiales
| Componente | Material |
|---|---|
| Cuerpo | Fundición dúctil GJS-500-7 |
| Tornillería | Acero con recubrimiento Dacromet |
Medidas (mm)
| DN | dn | D | D1 | d1 | b | Tornillos (n-M) |
|---|---|---|---|---|---|---|
| 65 | 50 | 185 | 145 | 125 | 32 | 4-M16x70 |
| 80 | 50 | 200 | 160 | 125 | 32 | 4-M16x70 |
| 80 | 65 | 200 | 160 | 145 | 32 | 4-M16x70 |
| 100 | 50 | 220 | 180 | 125 | 32 | 4-M16x70 |
| 100 | 65 | 220 | 180 | 145 | 32 | 4-M16x70 |
| 100 | 80 | 220 | 180 | 160 | 32 | 8-M16x70 |
| 125 | 65 | 250 | 210 | 145 | 32 | 4-M16x70 |
| 125 | 80 | 250 | 210 | 160 | 32 | 8-M16x70 |
| 125 | 100 | 250 | 210 | 180 | 32 | 8-M16x70 |
| 150 | 65 | 285 | 240 | 145 | 32 | 4-M16x70 |
| 150 | 80 | 285 | 240 | 160 | 32 | 8-M16x70 |
| 150 | 100 | 285 | 240 | 180 | 32 | 8-M16x70 |
| 150 | 125 | 285 | 240 | 210 | 32 | 8-M16x70 |
| 200 | 100 | 340 | 295 | 180 | 33 | 8-M16x70 |
| 200 | 150 | 340 | 295 | 240 | 33 | 8-M20x80 |
| 250 | 150 | 400 | 355 | 240 | 35 | 8-M20x80 |
| 250 | 200 | 400 | 355 | 295 | 36 | 12-M20x80 |
| 300 | 150 | 455 | 410 | 240 | 37 | 8-M20x80 |
| 300 | 200 | 455 | 410 | 295 | 38 | 12-M20x80 |
| 300 | 250 | 455 | 410 | 355 | 40 | 12-M24x80 |
Fuente: ficha técnica VM75 de VALME (brida reductora). Descargar la ficha técnica (PDF, 198 KB)
Bridas reductoras: referencias
Brida reductora PN16
26 referencias
- 65-50Código 750110605
- 80-50Código 750110805
- 80-65Código 750110806
- 100-50Código 750111005
- 100-65Código 750111006
- 100-80Código 750111008
- 125-65Código 750111206
- 125-80Código 750111208
- 125-100Código 750111210
- 150-65Código 750111506
- 150-80Código 750111508
- 150-100Código 750111510
- 150-125Código 750111512
- 200-100Código 750112010
- 200-125Código 750112012
- 200-150Código 750112015
- 250-80Código 750112508
- 250-100Código 750112510
- 250-125Código 750112512
- 250-150Código 750112515
- 250-200Código 750112520
- 300-100Código 750113010
- 300-125Código 750113012
- 300-150Código 750113015
- 300-200Código 750113020
- 300-250Código 750113025
